故障線路從麻城北變電所213DL、214DL過電流、阻抗一段跳閘，該地區故障線路共108根桿，總長約29公里。由于當日安排有紅麻區間下行的天窗點對因16日雷擊閃絡的三處正饋線絕緣子進行更換，故計劃夜間利用天窗點進行巡視。目前該線路處理停電狀態，未找到接地故障點。

　　接到通知，對K719+000—K724+000進行步行巡視，巡視中未發現跳閘原因，需要KDJK-10KV配電線路進行接地故障查找工作，電纜故障檢測班技術員前往目的地展開全力排查工作。

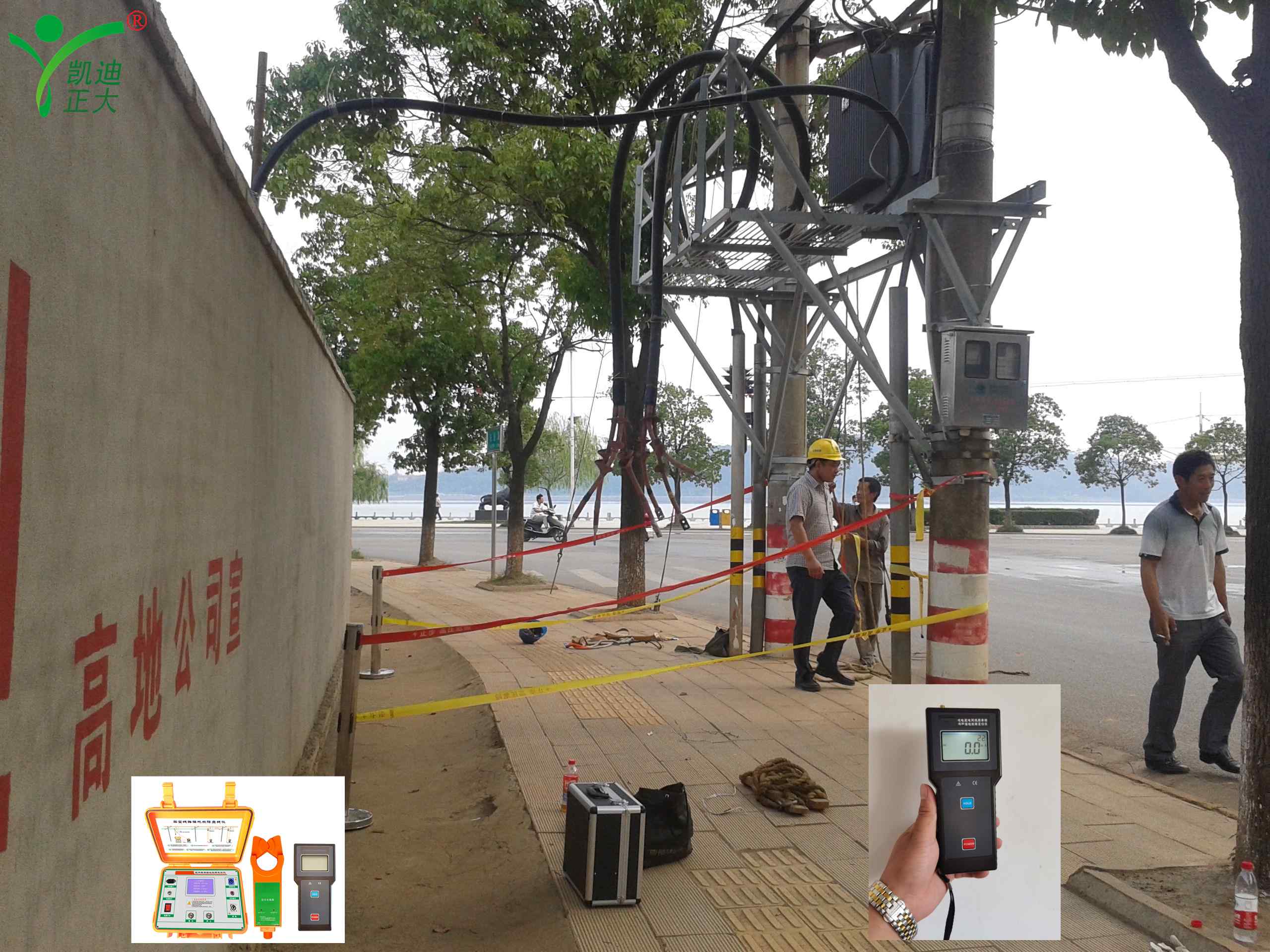

　　10:10分使用KDJK-10A單相接地故障查找裝置接入變電所213DL#1桿變壓器的裸露線路上，主機置于變壓器下方地面上，如圖1

　　保證KDJK-10A接地牢靠情況下，開啟主機到異頻電流，按下確定鍵后KDJK-10A顯示異頻電流31.5mA，此時可判斷該線路發生接地故障，

　　開啟信號采集器和信號接收器，分別測試#1號桿信號注入點大號側電流，A相電流為0mA、B相電流為0mA，C相電流為31.5mA，此時可判定為C相接地，A、B相無接地并且接地點應在線路后端。

　　10:20分利用裝置二分法排查原理，使用采集器在29#桿(該桿是接入麻北變壓器支路的接點)兩側接入，29#桿小號側電流為c相位31.5mA、B相電流為0mA、A相電流為0mA，29#桿大號側電流為C相位31.5mA、B相電流為0mA、A相電流為0mA，判定接地故障點在29#桿大號側，于是繼續駕駛工程車往前方線路繼續查找。

　　11:10分在36#桿兩側接入電流采集器，#36桿小號側電流為C相31.5mA、B相電流為0mA、A相電流為0mA，#36桿大號側電流為A相位0mA、B相電流為0mA、C相電流為0mA，判定接地故障點在#36桿大號側。

　　在36#桿所測得電流為C相瓷瓶?jī)蓚?cè)，此時可判定接地點為C相瓷瓶擊穿所引起的接地故障。隨后線路搶修人員對瓷瓶進行絕緣測試，確定是瓷瓶擊穿。

　　現場故障定位班組員稱類似這種故障發生很難通過肉眼去觀察外觀來判斷零件好壞，而使用KDJK-10A裝置能快速定位到接地故障點，整個接地故障查找花費約1小時，給國網配電電力部門省時省力。
