《中華人民共和國國家標準66KV及以下架空電力線路設計規范》表11.0.7導線與地面的最小距離其中線路電壓3-10KV經人口稀少地區5.5米;經交通困難地區4.5米。國家電力行業標準(DL/T5220-2005)10KV及以下架空配電線路設計技術規程規定：導線與地面或水面的最小距離：居民區為6.5米，非居民區為5.5米。

　　當線路出現接地故障時，在確定故障區段并且停運的情況下，利用信號源向故障線路注入特征電流，根據基爾霍夫定律，特征交流信號也一定通過故障點構成回路。

　　如果故障地點10KV高壓線與地面的垂直距離經檢修人員的現場進行了測量，確認線路定點儀電力導線距地架設高度為4.5米。10KV高壓線路不符合《10KV及以下架空配電線路設計技術規程》的規定正確。

　　配網單相接地查找儀用于查找線路接地故障點，采用方便攜帶、測量的優點。在測量過程中能測量出線路接地阻抗值，并將線路的異頻信號電流值傳輸給手機端。

　　凱迪正大公司產品特性適用于小電流接地系統配電網，檢測架空線路的單相金屬性接地、經過渡電阻接地等多種接地故障。

　　信號源的特征電流注入點作為始端，那么從線路始端到故障點的路徑上就能夠測量到與注入信號近似等值的特征交流電流，而非故障區域(包括非故障分支和故障點后)則只能測量到微弱的感應電流(線路上的變壓器、PT影響所致)。沿線在關鍵分支處用檢測器對各個分支流過的特征交流信號進行測量，并將結果顯示在手機APP上。如果發現某一分支能夠檢測到特征交流電流，說明故障點在該分支下游，如果不能檢測到特征交流電流，說明故障點在該分支上游。依據此原理可以準確確定接地故障點。

　　1.檢測架空線路的單相金屬性接地、經過渡電阻接地等多種接地故障：采用超低頻信號避免系統分布電容影響，能對高阻值故障進行定位，可檢測接地阻抗范圍0-10kΩ。

　　2.信號源采用高效量鋰聚合物電源，可連續工作時間不少于5小時。

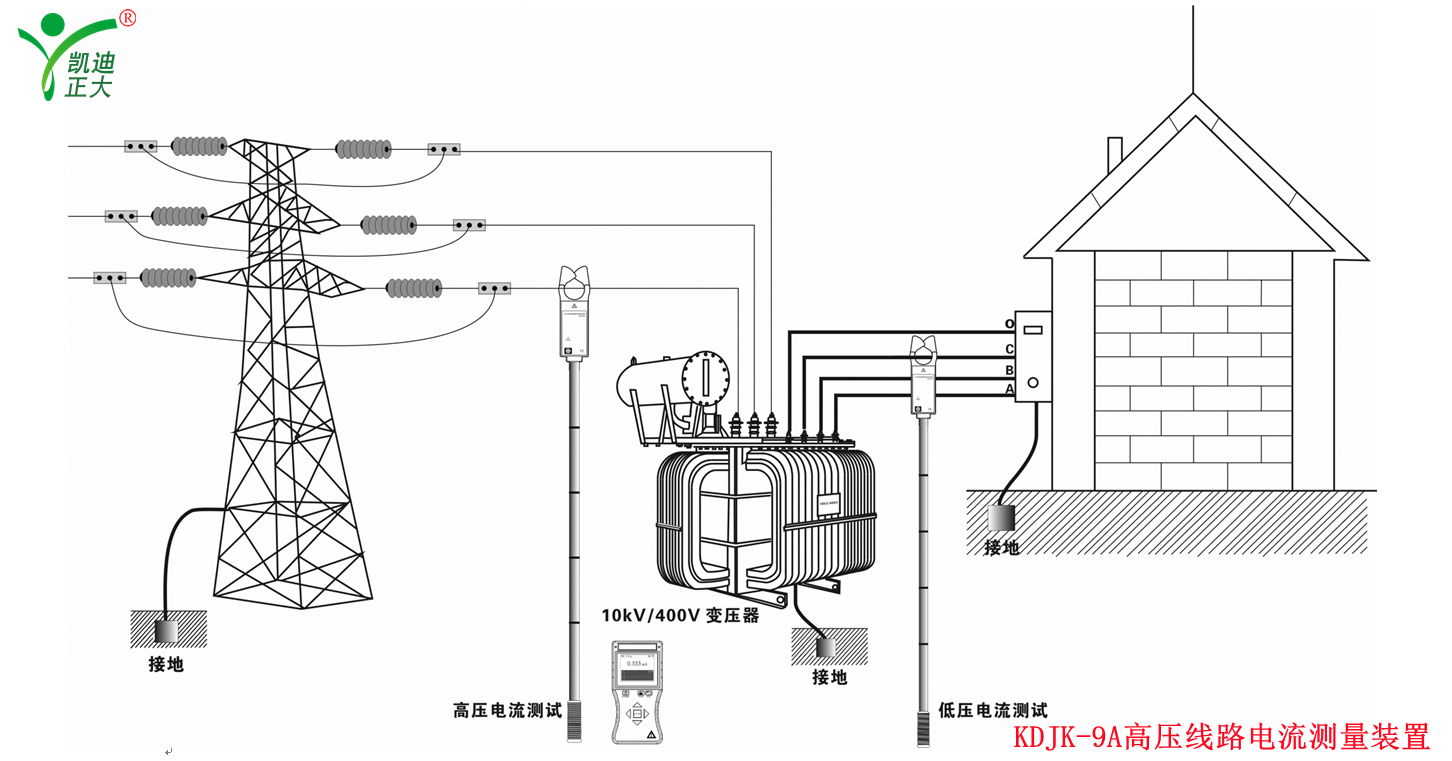

　　3.利用檢測器可以方便的測量供電線路負荷電流。

　　4.檢測器采用倒U型結構，方便掛桿測量。

　　5.通過手機APP軟件顯示檢測器所測量的電流值。

　　6.通過數據分析終端可以讀取相關設備數據，進行分析處置。
