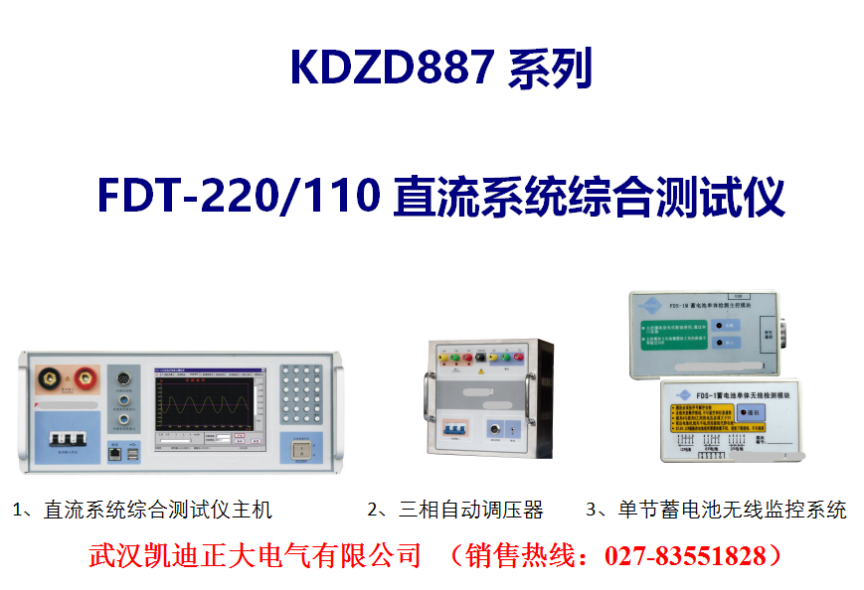

KDZD887系列FDT-220/110直流系統綜合測試儀附錄C充電機測試相關標準解讀
C.1電壓整定誤差
GB/T 19826-2005中第6.4.2條中規定了充電電壓整定誤差的測試方法及數據處理方法。充電裝置在穩壓狀態下，直流輸出電壓設定在表2規定的整定范圍內（對于整定好的充電機，則只有一個電壓測試點，對于控制母線，通常取105％Un，對于動力母線，常取110％)，交流輸入電壓為額定值，調整負載電流為50%額定值，分別測量其充電裝置的輸出電壓UZ。按公式△U= (Uz-Uz0)/Uz0×100%計算整定誤差。
式中：△U——電壓整定誤差；UZ——交流輸入電壓為額定值且負載電流為50%的額定電流時，輸出電壓測量值；UZ0——輸出電壓的設定值。
C.2電流整定誤差
GB/T 19826-2005中第6.4.1條中規定了充電電流整定誤差的測試方法及數據處理方法。充電裝置在恒流充電狀態下，交流輸入電壓為額定值，調整充電電壓在90%~120Un范圍內的中間值，分別測量充電電流值IZ，按公式△I= (Iz-Iz0)/ I z0×100%計算整定誤差。
式中：△I——電流整定誤差；IZ ——交流輸入電壓為額定值且充電電壓在調整范圍內的中間值時，充電電流測量值；IZ0——充電電流的設定值。
C.3穩壓精度
按照 GB19826-2005《電力工程直流電源設備特性通用技術條件及安全要求》的規定，充電浮充裝置在浮充電或均充電（穩壓）狀態下，交流輸出電壓在其額定值的±15％內變化，輸出電流在額定值０～100%范圍內變化，輸出電壓在其浮充電壓調節范圍的任一數值上保持穩定，直流系統穩壓精度、紋波系數數值以下表可供參考：
| 充電裝置類型 | 穩壓精度 | 穩流精度 | 紋波有效系數 | 紋波峰值系數 |
| 高頻開關電源型 | ±0.5% | ±1% | 0.5% | 1% |
| 相控型 | ±1% | ±2% | 1% | 2% |
| 交流補償型 | ±1% | ±2% | 2% | 4% |
| 其他類型 | ±1% | ±2% | 2% | 4% |
表C.1 穩壓精度、穩流精度及紋波系數
穩壓精度按以下公式計算：δU =（Um-Uz）/Uz×100%
δU：穩壓精度Um：輸出電壓波動極限值Uz：輸出電壓待測試的值
C.4 穩流精度
按照 GB19826-2005《電力工程直流電源設備特性通用技術條件及安全要求》的規定，充電浮充裝置在恒流充電（穩流）狀態下，交流輸出電壓在額定值的±15％內變化，輸出電壓在規定調節范圍內變化，輸出電流在其額定值的20-100%調節范圍內任一數值上保持穩定，其穩流精度、紋波系數數值符合表一內規定。
穩流精度按以下公式計算：δＩ=（Im-Iz）/Iz×100%
δＩ：穩流精度Im：輸出電壓波動極限值
Iz：輸出電流待測試的值
C.5紋波系數
按照 GB19826-2005《電力工程直流電源設備特性通用技術條件及安全要求》規定，充電浮充裝置在浮充電或均充電（穩壓）狀態下，交流輸出電壓在額定值的±15％內變化，調整負載電流為0～100%額定值，輸出電壓在其調節范圍任一數值上時，測得直流紋波系數值符合表一內規定。
紋波系數按以下公式計算：δ=（Uf-Ug）/(Up)×100%
δ：紋波系數Uf：直流電壓中的脈沖峰值Ug：直流電壓中的脈沖谷值Up：直流電壓平均值
