凱迪正大KDHG-A互感器綜合測試儀是一種專門為測試互感器：伏安特性、變比、極性、誤差曲線、計算拐點和二次側回路檢查等設計的多功能現場試驗儀器。實驗時僅需設定測試電壓/電流值，不需要設置步長、分段點等參數，設備便能夠自動升壓/升流，并將互感器的伏安特性曲線或變比、極性等實驗結果快速顯示出來，支持?jǐn)?shù)據保存和現場打印，不但省去手動調壓、人工記錄、描曲線等繁瑣勞動，還能通過USB接口將測試數據上傳到電腦進行編輯保存或打印。操作簡單方便，提高工作效率，是一種性價比較高的高科技產品。



KDHG-A互感器伏安特性測試儀主要特點：

   1、安全可靠：

    國內較先MBC電源控制技術，單相AC220V輸入電源，并且工作電源與功率電源共用一個輸入端口,設計更加科學合理,使用更加安全可靠。

   注：其他同類產品工作電源與功率電源是分開輸入方式，并且還需要使用三相AC380V雙火線輸入才能滿足實驗要求，存在很大的安全隱患，容易造成使用人員觸電甚至傷亡等事故。

  2、符合國家檢修規程：

   設備電源輸出全部為真實電壓和電流值，并且波形為標準正弦波，頻率為50-60Hz；能夠真正有效模擬互感器的真實狀態，符合國家相關檢修規定。

   3、輸出容量大：

    單機220V輸入時最大電壓輸出0-1000V，非常適合現場檢修使用。

   4、功能齊全：

    可檢測CT/PT的伏安特性、變比、極性、5%和10%誤差曲線、CT一次通流和CT退磁等項目，輕松實現一機多用。

   5、接線方式簡單：

    采用單電源輸入端口；接線方式安全簡單，非常適合現場使用，能夠有效降低勞動強度，提高工作效率；

   6、測試范圍大：

注：在不需要外接升壓器或外接升流器情況下的測量范圍

   7、快速打印：

    采用熱敏打印機，自動篩選打印典型報告使用數據，非常適合進行現場數據對比。

8、大容量FLASH存儲：可保存1000組試驗數據，掉電后不丟失。

9、USB接口：支持U盤存儲功能。

10、體積小，重量輕：方便現場使用。

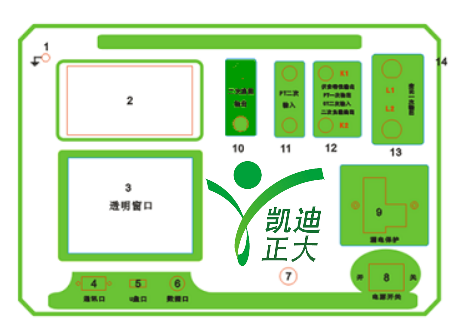

KDHG-A互感器伏安特性測試儀面板示意圖：

1.設備接地端子

2.設備微型打印機

3.設備液晶顯示屏

4.PC上傳口

5.U盤通訊口

6.外接數據口

7.光電旋轉鼠標

8.電源開關

9.保護器+漏電保護

10.二次直阻輸出口

11.PT 二次輸入口

12.伏安特性輸出/負載測試輸出口/PT一次輸出/ CT 二次輸入口

13.CT一次輸入口    14.機箱右側電源輸入，～220V（±10％）

14.第一章：主菜單



KDHG-A互感器伏安特性測試儀鼠標的使用方法：

旋轉鼠標的功能類似計算機上使用的鼠標，它有三種操作：“左旋”，“右旋”，“按下選定”。使用鼠標的這三種操作可以用來移動光標、數據輸入和操作選定等。

移動光標： 您可以通過旋轉鼠標移動光標位置，當光標移到某一選項上需要選定時，“按下”旋鈕即可選定此項。

數據輸入： 當需要修改數據時，請將光標移動到需要修改數據的選項上，按下鼠標，即進入數據的百位或十位修改操作（光標縮小至被修改的這一位上），左旋或右旋鼠標即進行該位的增減操作。按下鼠標確認該位的修改，并進入下一位的修改，同樣左旋或右旋鼠標進行該位的增減。逐位修改完畢后，光標增大為全光標，即退出數據的修改操作，此時旋轉鼠標可將光標移走。



KDHG-A互感器伏安特性測試儀操作說明：

連接好裝置右側板上的～220V電源，打開面板上的電源開關，液晶屏白色背光亮，裝置進行自檢，進行調壓器回零，當自檢完畢后則進入主菜單。

注：自檢時間的長短與調壓器的位置有關，當調壓器在零位時裝置不會進行自檢。

主菜單有CT測試、PT測試、數據查詢、U盤轉存和系統設置五項可選項（如右圖）。旋動旋轉鼠標將光標移到某一項上，按下旋鈕即可進入此項試驗。

6.1 CT 測試功能

進入主界面后選擇  CT測試  選項后，出現子菜單選項： 參數設置  、 二次直阻  、

 CT 伏安  、 CT 變比  、 二次負載  、五個功能菜單。



參數設置

說明：存儲時，參數設置的內容將作為存儲表頭。打印時，參數設置的內容將作為打印表頭。

注:試驗前請先設置CT基本參數。額定變比不進行設置時，比差和比值將產生錯誤。

二次直阻

測試線接好后選擇主菜單界面的  CT測試  選項，按下旋轉鼠標選擇 二次直阻  即可進入二次直阻試驗界面。

注：測試過程中將會顯示：“測試中，請等待…”大約需要8秒左右。

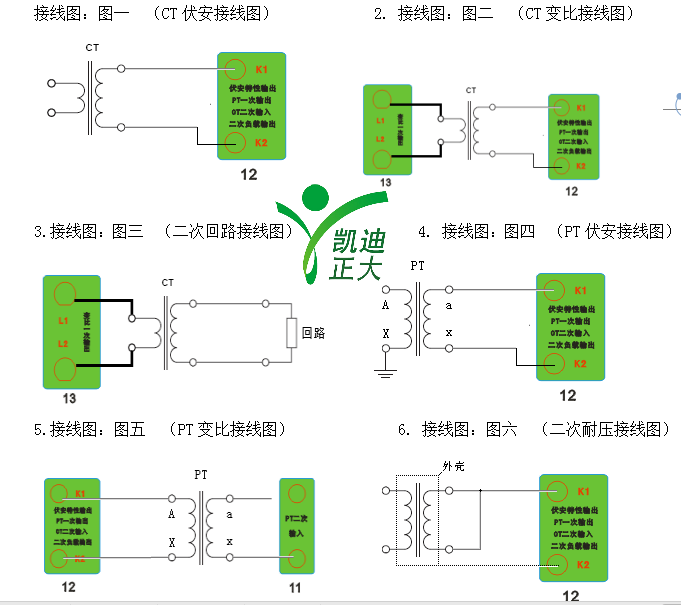

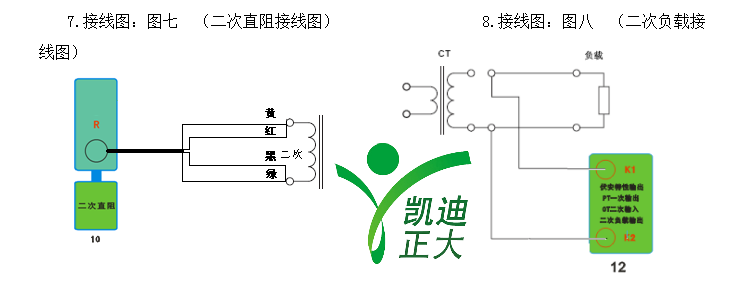

KDHG-A互感器伏安特性測試儀試驗接線方法：
