產品介紹

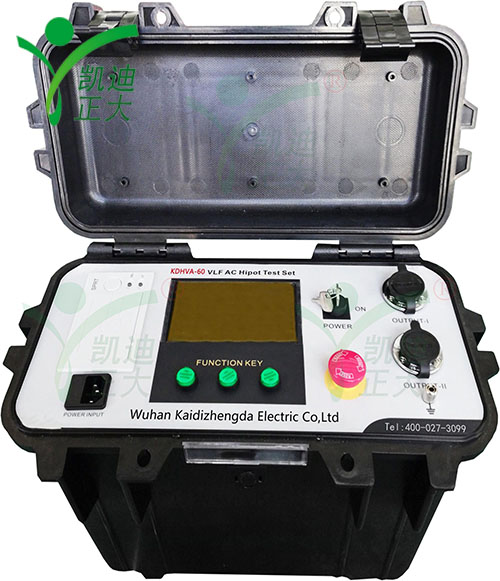

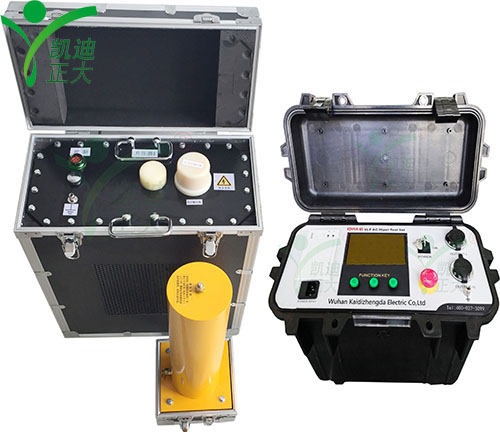

凱迪正大KDHV-60超低頻高電纜耐壓介損測試系統是用于測試中低壓電纜的真正緊湊便捷的超低頻測試系統。該儀器可用于10KV以下電纜的耐壓，35KV以下介質損耗，局部放電等項目的測試。該儀器自身集成·介質損耗診斷系統，具有電纜耐壓測試，外護套測試，外護套故障定位，直流測試，介質損耗測試等多種測試功能。同時該儀器是世界上最輕的，集耐壓和介質損耗為一體的，峰值電壓可達到45KV的電纜測試儀。滿足標準：KDHVA-60滿足IEEEP400.2/D9-2010可以幾乎按照國家標準對45kv電纜進行耐壓測試；

產品特點

抗干擾能力強，在嚴重干擾條件下，液晶屏最后一位數據能穩定在±1個字范圍內，讀數穩定，重復性好

一機多用該儀器自身集成符合IEEEP400.2/D9-2010的耐壓測試和介質損耗因數診斷模塊。可進行電纜交直流耐壓測試、外護套測試及故障定位等多種測試；

3強大的輸出，輸出電壓峰值可達34KV，有效值可達24KV，與同品類儀器相比，電容最大10μF可測量更長距離電纜。輸出電流最大可達60mA，比同類儀器所需測試時間更短

無限制運行時間，可對電纜進行持續測量，而同品類儀器在連續工作1小時后，需要將儀器停機散熱2小時

可視化軟件，大多數測試結果可以通過USB或者藍牙進行下載，編輯并形成報告。軟件具有圖形分析功能，可以更加直觀地讀取測試結果并與之前測試結果形成對比。

安全系統：具有兩個獨立的接地裝置(電子和機械放電），確保儀器運行時電源被意外切斷，，也能使儀器放電，保證操作人員安全。

返回電壓保護：防止測試過程中電纜突然上電對人員造成傷害，當儀器檢測外部電壓大于100V時，自動切斷，并有紅色指示燈指示，保證操作人員安全

運輸方便：重量（39kg）方面都具有突出特點，具有防水等級為IP67的非常堅固的水密外殼，減少了額外的運輸箱，便于現場測試及運輸

高清顯示屏：具有高清顯示屏（4×3’’）,可以輕讀取測試結果。

技術參數

輸出電壓：正炫：0~65  DC~0~60kv,方波：0~65KV,精度;±1%,分辨率：≤10μA,

輸出電流：電流：0~80mA,分辨率：≤10μA精度,±1%

輸出頻率：0.01~0.1Hz（默認0.1Hz）-自動調整頻率

電阻范圍：0.1MΩ~5GΩ

輸出負載：1.0μ[email protected],44kVrms(6km)電纜   2.0μ[email protected],44kVrms(10km)電纜    5.0μ[email protected],44kVrms(15km)電纜

輸出模式：燒穿/故障狀態或故障跳閘方式，絕緣/護套測試。全程獨立負載的交流（極低頻），直流（正或負極）

測量：電壓，電流，電容，電阻，時間，閃絡電壓

介質損耗測量范圍

電壓范圍：正弦：1~44KVrms  電壓分辨率：0.1kVrms 電流分辨率：0.1μArms 負載范圍：500pF~10μF

Tanδ測量分辨率：0.1×10-3  Tanδ測量精度：±0.3×E-3（負載>15nF）

±0.5×E-3（負載<15nF）

絕緣護套缺陷定位：輸出電壓：0~10KV 脈沖/周期：1:3/4s,1:5/4s,1:5/6s,1:9/6s,

輸出模式；AC（VLF）對稱和整個范圍內不受負載影響。DC（正極或者負極），燒穿/故障測試；絕緣護套檢測，50Hz，13kv 回授保護/雙放電設備（內部）
