針對串聯諧振試驗的結果 具體會有哪些影響因素
作者：廖工來源：武漢凱迪正大電氣有限公司日期：2021-01-25 09:41:00閱讀：

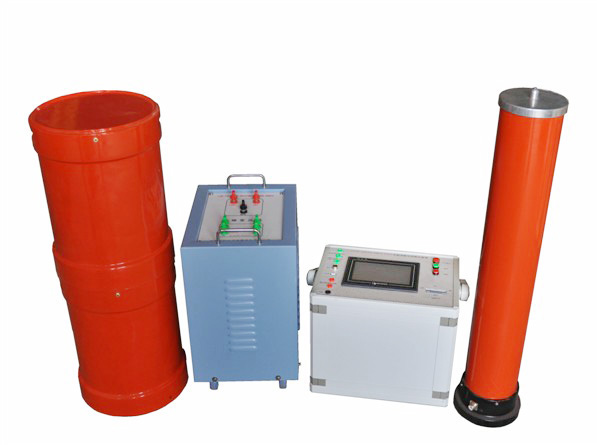

變頻串聯諧振（串聯諧振耐壓裝置）采用多種保護措施，試驗方便、安全、可靠，諧振電路的固有濾波效應使系統輸出的測試電壓波形幾乎滿足測試程序的要求，然而，串聯諧振試驗的結果往往存在一些不確定因素，那么這些因素有哪些？
1）高壓引線的影響
當進行單臺電氣設備的交流耐壓試驗時，由于試驗產品的電容量小，高壓導線對試驗的影響很小，室外配電設備整體進行交流耐壓試驗時，設備的安裝高度隨電壓等級的升高而增大，電壓越高，高壓引線越長，一般地，高電壓引線長，提高了電暈損耗，增加了電路的等效電阻。雜散電容形成的雜散電容與被測電容并聯，電路的諧振頻率降低，使q值降低。同時，周圍電磁場的干擾增大，使得q值減小，因此，在進行高壓級電氣設備的交流耐壓試驗時，應盡可能使用波紋管的高壓引線。
2）天氣的影響
在高濕度條件下，引線的電暈損耗大大增加，周圍電磁場的干擾增大，使q值減小。 當電路溫度高時，電路的等效電阻大大增加，從而降低Q值。
3）試驗時間的影響
隨著試驗時間的延長，設備受熱，等效電阻增大，q值也呈下降趨勢，這種現象在大熱天非常顯著，設備通常需要30分鐘的休息才能繼續使用。
4）電抗器的影響
反應器的一般要求是無損耗功率消耗反應器，如果工藝不好，損失往往很大，此外，當電抗器放置在鐵板等金屬件上時，會形成渦流損耗，等效電阻增大。
5）頻率未選擇諧振點對高電壓測試中Q值的影響
在實際應用中發現，當電壓上升到接近串聯諧振試驗電壓時，電壓上升過快，并伴有較大的電壓波動，甚至?xí)痣妷罕Ｗo(hù)動作，須重新進行試驗，不利于設備的安全，然而，如果電壓保護值過大，則不能保護被測設備免受過電壓影響，因此，一般將諧振頻率降低到試驗電壓的2%，然后在不超過試驗電壓的40%的條件下，再對頻率進行調整，并略小一些，以避免出現上述現象。
綜上所述，除了依靠電抗器的良好性能外，還需要采取各種良好的電壓共享措施和合理的導體選擇、試驗場的合理布置、合理的時間安排等，盡可能地增加Q值，并采取散熱等措施，降低加熱對Q值的影響。
