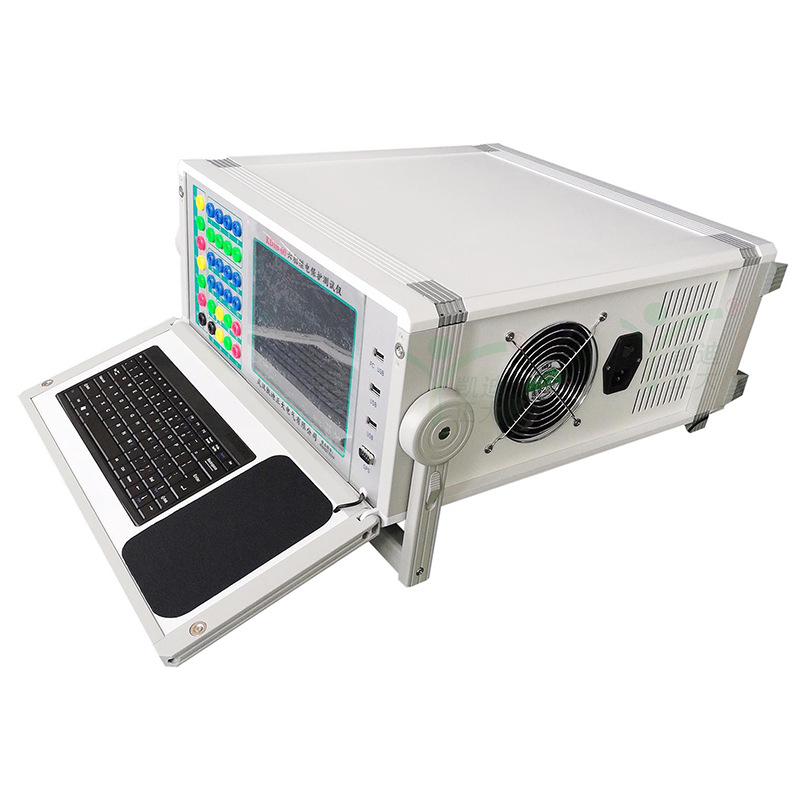

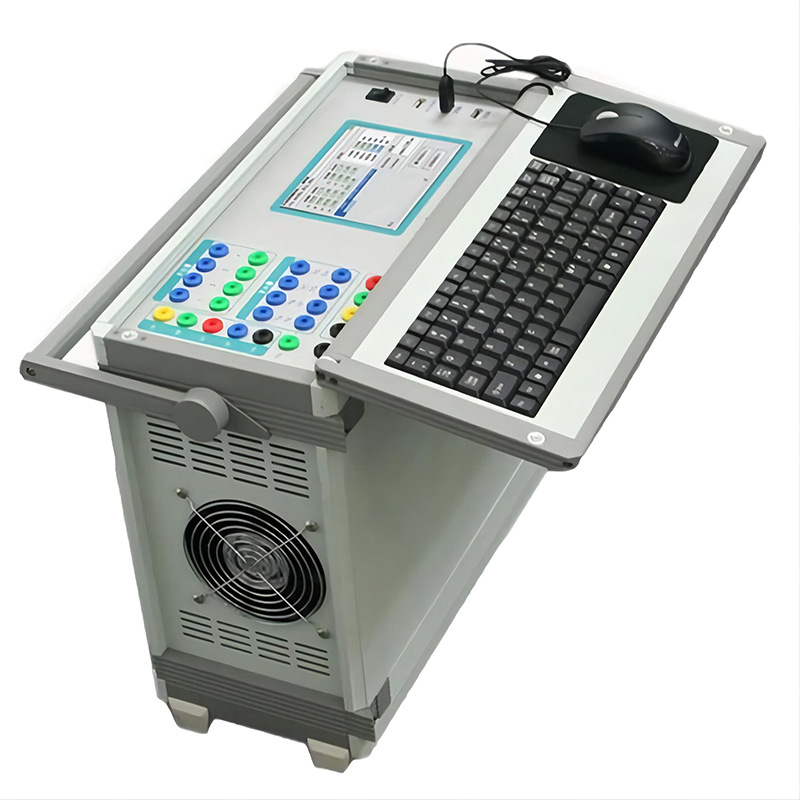

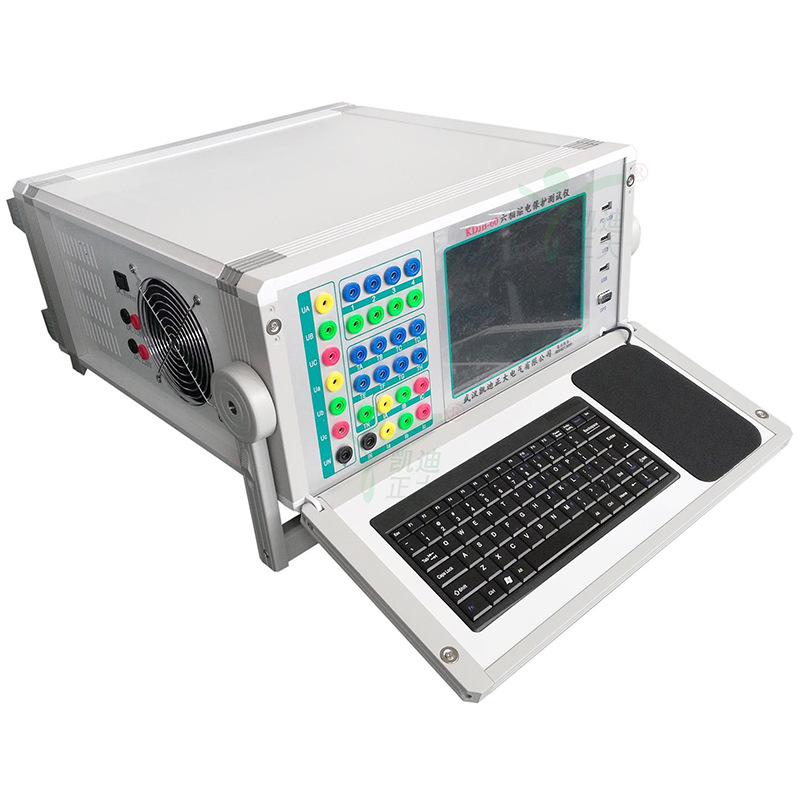

KDJB-60B六相微機繼電保護測試儀本裝置采用高速、高性能數字控制處理器作為控制微機，軟件上應用雙精度算法產生各相高精度波形。由于采用一體結構，各部分結合緊密，數據傳輸距離短，結構緊湊。克服了筆記本電腦直接控制式測控儀中因數據通信線路長、頻帶窄導致的輸出波形點數少的問題。
1、輸出部分采用DSP控制，運算速度快，實時數字信號處理能力強，傳輸頻帶寬，控制高分辨率D/A轉換。輸出波形精度高，失真小線性好。采用了大量新的技術和精密元器件材料，并進行了專業化的結構設計，因而裝置體積小、重量輕、功能全、攜帶方便，開機即可工作，流動試驗非常方便。
2、高性能的嵌入式工業控制計算機和8.4〞大屏幕高分辨力彩色TFT液晶顯示屏，可以提供豐富直觀的信息，包括設備當前的工作狀態、下一步工作提示及各種幫助信息等;
3、電壓、電流放大器：各相電流、電壓不采用升流、升壓器，而采用直接輸出方式，使電流、電壓源可直接輸出從直流到含各種頻率成份的波形，如方波、各次諧波疊加的組合波形，故障暫態波形等，可以較好地模擬各種短路故障時的電流、電壓特征。
4、功放電路采用進口大功率高保真模塊式功率器件作功率輸出級，結合精心、合理設計的散熱結構，具有足夠大的功率冗余和熱容量。功放電路具有完備的過熱、過流、過壓及短路保護。當電流回路出現過流，電壓回路出現過載或短路時，自動限制輸出功率，關斷功放電路，并給出告警信號顯示。為防止大電流下長期工作引起功放電路過熱，裝置設置了大電流下軟件限時。10A及以下輸出時裝置可長期工作，當電流超過10A時，軟件限時啟動，限時時間到，軟件自動關閉功率輸出并給出告警指示。輸出電流越大，限時越短。
5、開入、開出量：開關量輸入電路可兼容空接點和0～250V電位接點。電位方式時，0～6V為合，11～250V為分。開關量可以方便地對各相開關觸頭的動作時間和動作時間差進行測量。
6、開入部分與主機工作電源、功放電源等均隔離。開入地為懸浮地，所以，開入部分公共端與電流、電壓部分公共端UN、IN等均不相通。
7、開關量電位輸入有方向性，應將公共端接電位正端，開入端接電位負端，保證公共端子電位高于開入端子。現場接線時，應將開入公共端接+KM，接點負端接開入端子。如果接反，則將無法正確檢測。
8、開出部分為繼電器空接點輸出。輸出容量為DC：220V/0.2A，AC：220V/0.5A。開關量輸出與電壓、電流、開入等各部分均隔離。各個開出量的動作過程在各個測試模塊中各有不同，詳細請參看各模塊軟件操作說明。
9、液晶顯示及旋轉鼠標操作：裝置采用800×600高分辨率TFT液晶顯示屏作顯示器。試驗的過程及試驗結果均在顯示屏上顯示，漢字化操作界面，清晰美觀。操作控制由光電軌跡球鼠標和兩個按鍵進行，數據及試驗過程均由鼠標在顯示屏上設定。操作簡單方便，易掌握。
10、專用直流電源輸出：裝置在機箱底板上裝設有一路專用可調直流電源輸出，分110V及220V兩檔，可作為現場試驗輔助電源。為該電源還設置了一個電位器，可在 80%-110% 范圍內調節。該電源額定工作電流1.5A，可作為保護裝置的直流工作電源，也可作為跳合閘回路電源。該電源如過載或短路，將燒壞相應保險(2A/250V)，此時更換此保險管即可。
11、獨立可調直流電源：裝置在機箱底板上裝設有一路可調直流電源輸出，分110V及220V兩檔，可作為現場試驗輔助電源。該電源還設置了一個電位器，可在 80%-110% 范圍內調節。該電源輸出電流可達1.5A。底板上另裝設有一個散熱風扇、電源線、接地端子和三個保險。三個保險中一個是總電源保險(10A/250V)，兩個是電壓回路保險(2A/250V)等。
1、輸出多達6相電壓6相電流，可實時組合實現常規4相電壓3相電流型、6相電壓型、6相電流型，以及12相型輸出模式。
2、高性能的嵌入式工業控制計算機和8.4〞大屏幕高分辨力彩色TFT液晶顯示屏，可以提供豐富直觀的信息，包括設備當前的工作狀態、下一步工作提示及各種幫助信息等;
3、輸出端采用高保真、高可靠性模塊式線性功放，而非開關型功放，性能優。不會對試驗現場產生高、中頻干擾，而且保證了從大電流到微小電流都波形平滑精度優良。
4、輸出部分采用DSP控制，運算速度快，實時數字信號處理能力強，傳輸頻帶寬，控制高分辨率D/A轉換。輸出波形精度高，失真小線性好。采用了大量高新技術和精密元器件材料，并進行了專業化的結構設計，因而裝置體積小、重量輕、功能全、攜帶方便，開機即可工作，流動試驗非常方便。
5、可完成各種自動化程度高的大型復雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。
6、設有一路獨立110V 及 220V專用可調直流電源輸出，方便現場檢驗使用。
7、新一代KDJB-60A測試儀設有10路開入和8路開出，方便做備自投試驗。輸入接點為空接點和0～250V電位接點兼容，可智能自動識別。
8、提供各種自動測試軟件模塊和GPS同步觸發試驗(選配)等。
9、可以完成各種復雜的校驗工作，能方便地測試及掃描各種保護定值，進行故障回放。可以實時存儲測試數據，顯示矢量圖，打印報表等;
10散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。
交流電流輸出
六相共用中性點的電流源，電流上升下降時間 <100μs
最大輸出功率：450VA/相
輸出準確度：
6*0.1A～1A準確度：±5mA
6*1A～10A準確度：±0.1%
6*10A～40A準確度：±0.2%
分辨力：
0.1A～10A分辨力：1mA
10A～40A分辨力：5mA
單相連續輸出時間：
6*0.1A～10A輸出時間 不限時
6*10A～20A輸出時間：≥90秒
6*20A～30A輸出時間：≥20秒
6*30A～40A輸出時間：≥15秒
頻率范圍(基波)：0～1000Hz
諧波次數：1～20 次
直流電流輸出
單相輸出范圍：6*-10A～+6*10A或6*0～20A
最大輸出功率：300VA/相
輸出準確度：
±0.1A～±2A準確度：±10mA
±2A～±10A準確度：±0.2%
分辨力：5mA
交流電壓輸出
六相共用中性點的電壓源，電流上升下降時間 <100μs
最大輸出功率：≥75VA/相
輸出準確度：
1V～5V準確度：±5mV
5V～125V準確度：±0.1%
分辨力：1V～5V分辨力：1mV
5V～125V分辨力：5mV
直流電壓輸出
直流電壓輸出范圍：-150V～+150V或0～300V
最大輸出功率：≥100VA
輸出準確度：
±1V～±5V準確度：±10mV
±5V～±150V準確度：±0.2%
分辨力：
±1V～±5V分辨力：5mV
±5V～±150V分辨力：10mV
交流電壓、電流源角度
相角范圍：0°～ 360°
準確度：±0.1°
分辨力：0.01°
交流電壓、電流源頻率
頻率范圍：1～2000Hz
能疊加2～20次任意幅值的諧波及直流
輸出準確度：
1Hz～65Hz：±0.001Hz
65Hz～2000Hz：±0.02Hz
分辨力：0.001 Hz
計時精度
1ms～1S：±1ms
1S～999999S:±0.2%
電壓電流同步性 ≤10μS
開關量
16路獨立開關接點輸入，自動識別有源接點的極性
兼容空接點與15V～250V有源接點
8對可編程開關空接點輸出
接點容量：250VDC，0.5A 或 250VAC，0.5A
供電電源
交流輸入電壓
額定值：220V ± 10%
基準值：220V ± 2%
交流供電頻率：
額定值：50Hz ± 10%
基準值：50Hz ± 2%
武漢凱迪正大電氣有限公司位于九省通衢的江城之都的武漢市，始建于2003年1月，公司生產經營范圍：電力儀器儀表。主要產品有繼電保護測試系列、大電流發生器、高壓試驗儀器、互感器測試儀器、變壓器測試儀器、接地電阻測試儀器、高壓開關測試儀器、避雷器測試儀器、三倍頻發生器、直流高壓發生器、模擬開關、SF6檢漏儀、微水測量儀、高壓數字兆歐表、水冷式發電機絕緣電阻測試儀等。
武漢凱迪正大電氣有限公司以“誠信、質量、科技”作為企業文化，面向電力行業的廣大用戶，不斷開拓進取;先后于湖北大學電力系、華北電力大學、青島大學、武漢電力工程學建立技術合作。公司已擁有電力部電力設備及儀表質量檢測中心檢驗鑒定、ISO9002質量體系認證及產品質量認證、質量服務AAA級企業、計量器具制造定點企業。產品主要在全國二十多個省市成功運行，贏得廣泛贊譽。
輸出端采用的什么？
輸出端采用高保真、高可靠性模塊式線性功放，而非開關型功放，性能優。不會對試驗現場產生高、中頻干擾，而且保證了從大電流到微小電流都波形平滑精度優良。輸出部分采用DSP控制，運算速度快，實時數字信號處理能力強，傳輸頻帶寬，控制高分辨率D/A轉換。輸出波形精度高，失真小線性好。采用了大量技術和精密元器件材料，并進行了專業化的結構設計，因而裝置體積小、重量輕、功能全、攜帶方便，開機即可工作，流動試驗非常方便。可完成各種自動化程度高
